সার্কিট ব্রেকার সংযোগ টার্মিনাল ব্লক

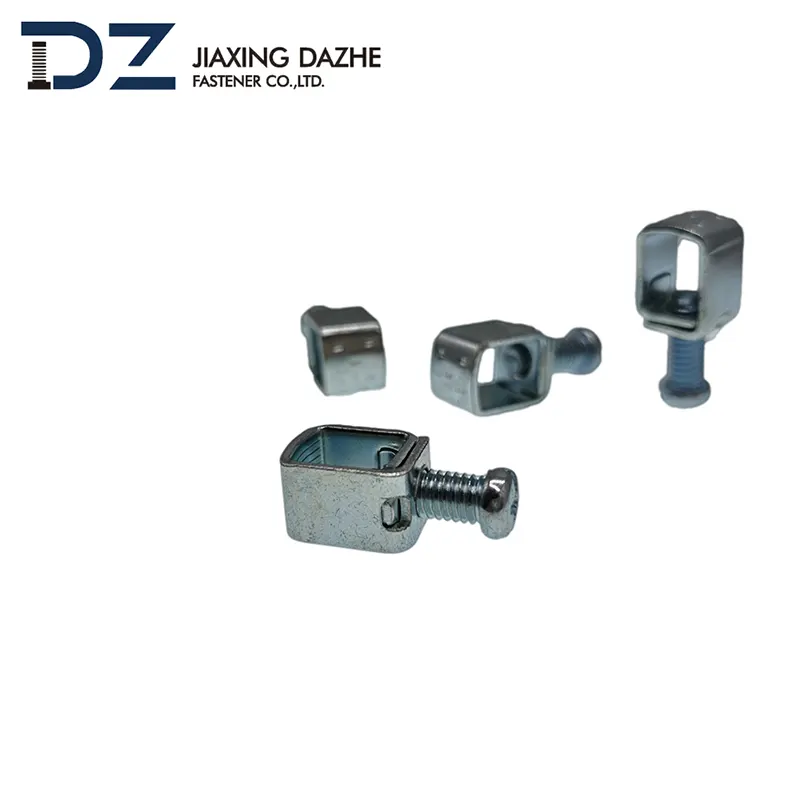

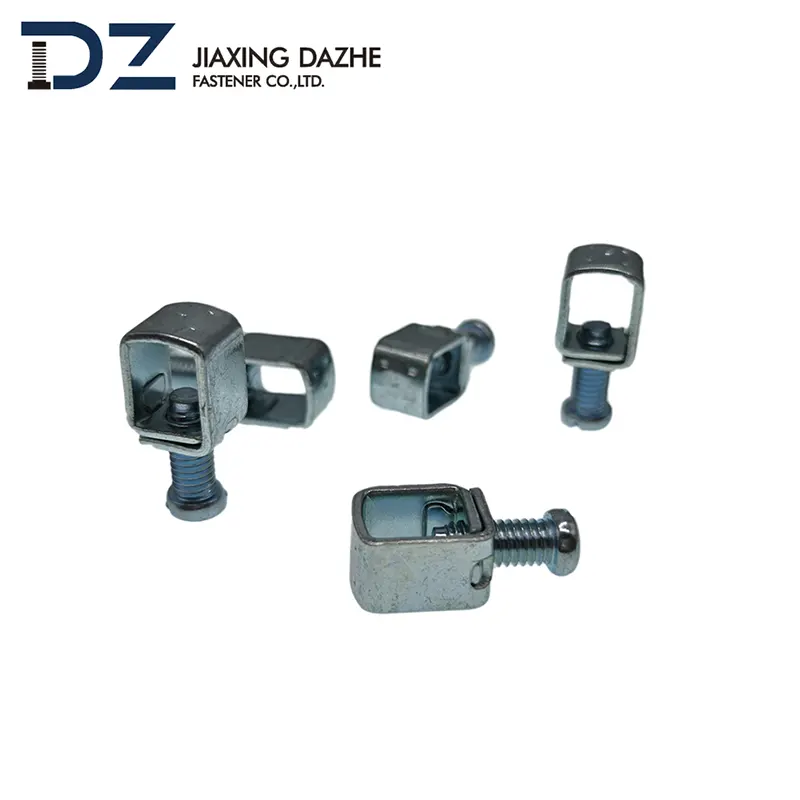

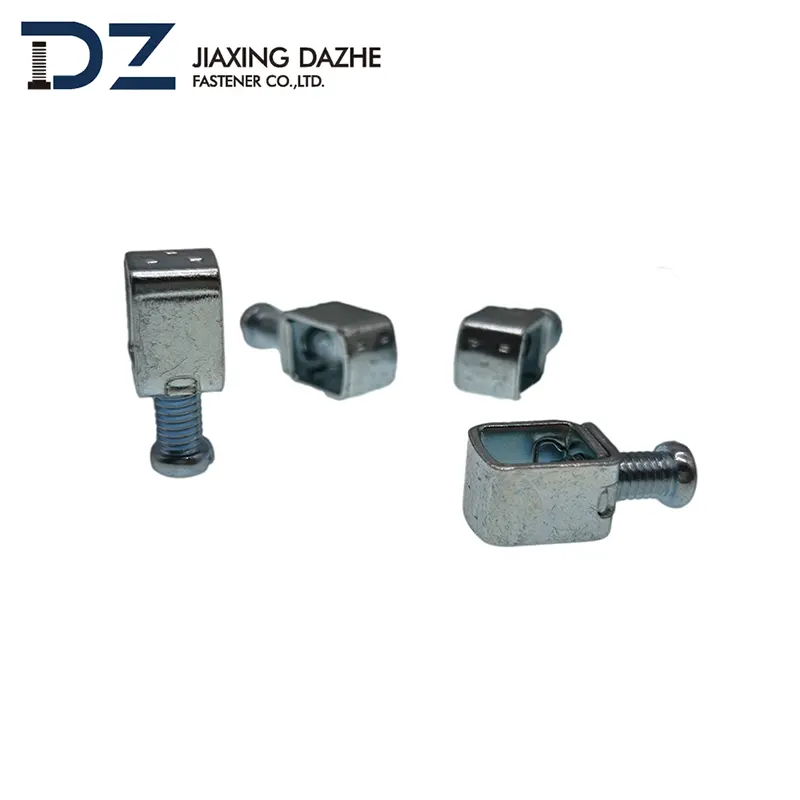

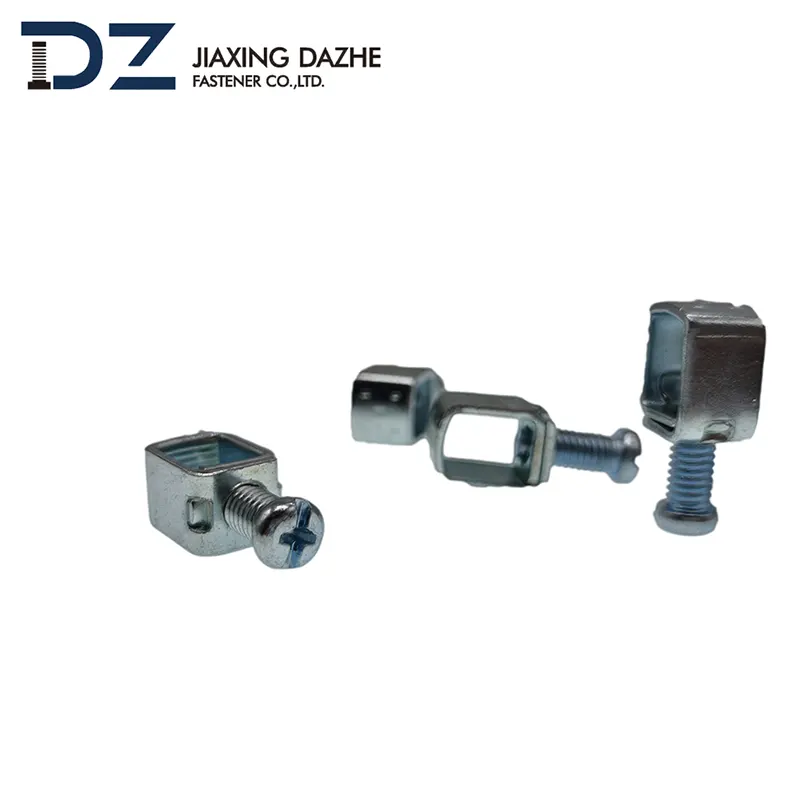

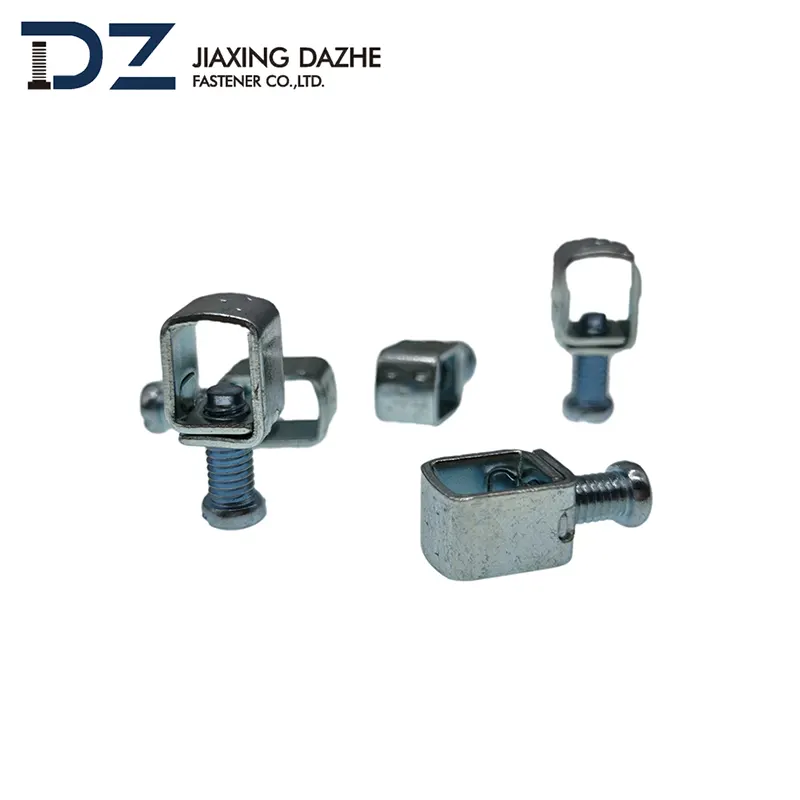

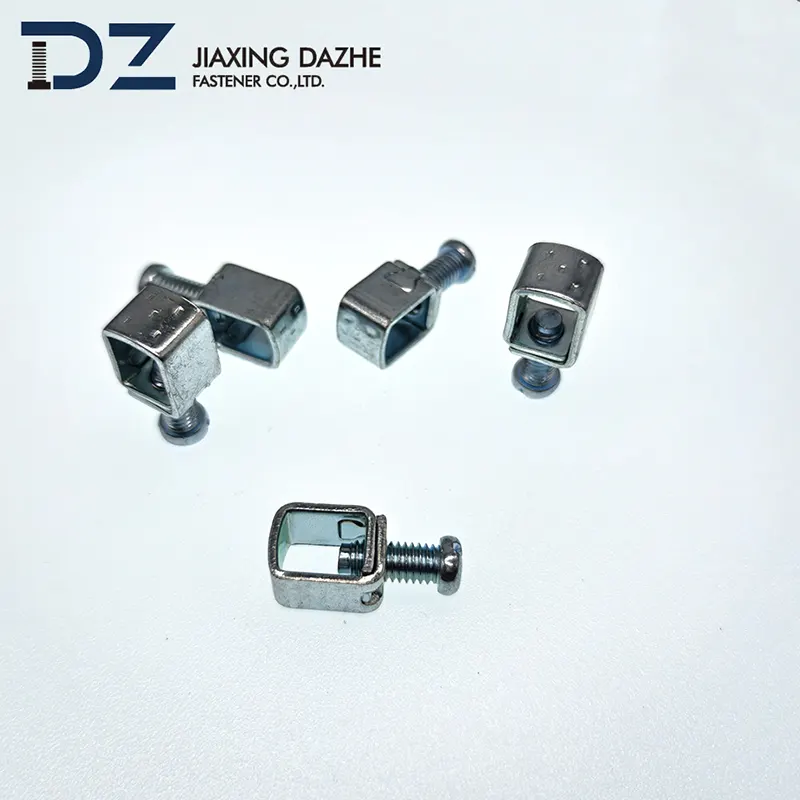

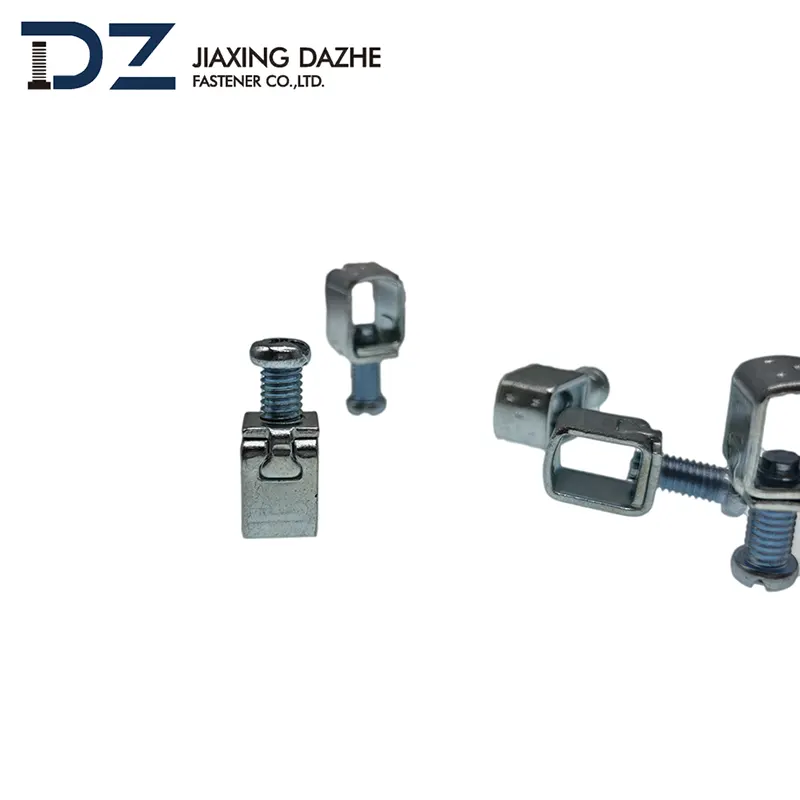

এগুলি হল সার্কিট ব্রেকার/MCB-এর জন্য টার্মিনাল ক্ল্যাম্প (ওয়্যার ক্ল্যাম্প/টার্মিনাল ব্লক), কম-ভোল্টেজ বৈদ্যুতিক ডিভাইসের মূল উপাদান, প্রধানত ক্ষুদ্র সার্কিট ব্রেকার (MCBs), এয়ার সুইচ, অবশিষ্ট বর্তমান সার্কিট ব্রেকার (RCCBs), এবং অন্যান্য অনুরূপ সরঞ্জামগুলিতে কন্ডাক্টর সংযোগ এবং সুরক্ষিত করার জন্য ব্যবহৃত হয়।

সার্কিট ব্রেকার সংযোগ টার্মিনাল ব্লকের মূল বৈশিষ্ট্য

• গঠন: একটি স্ট্যাম্পযুক্ত ধাতব ফ্রেম (সাধারণত হালকা ইস্পাত বা পিতল) এবং একটি ম্যাচিং স্ক্রু (বেশিরভাগই M4/M5/M7 স্পেসিফিকেশন, দস্তা-ধাতুপট্টাবৃত/নিকেল-ধাতুপট্টাবৃত পৃষ্ঠ) দ্বারা গঠিত। কিছু মডেল ক্ল্যাম্পিং ফোর্স বাড়ানোর জন্য স্প্রিং ক্লিপ যুক্ত করে।

• চেহারা: ফ্রেমটি সাধারণত বর্গাকার/আয়তক্ষেত্রাকার হয় যার একটি খোলা প্রান্ত থাকে; স্ক্রু হেডটি প্যান-হেড বা ক্রস স্লট সহ কাউন্টারসাঙ্ক। মরিচা প্রতিরোধের জন্য পুরো অংশটিকে নীল-সাদা জিঙ্ক বা রঙিন দস্তার প্রলেপ দিয়ে চিকিত্সা করা হয়।

• স্পেসিফিকেশন পার্থক্য: বিভিন্ন মডেল বিভিন্ন বর্তমান রেটিং (যেমন, 10A~63A-এর জন্য C45/DZ47 সিরিজ, 100A-এর জন্য NC সিরিজ), ফ্রেমের মাত্রা এবং স্ক্রু স্পেসিফিকেশন বর্তমান-বহন ক্ষমতা অনুযায়ী পরিবর্তিত হয়।

সার্কিট ব্রেকার সংযোগ টার্মিনাল ব্লকের প্রধান অ্যাপ্লিকেশন

1. বৈদ্যুতিক সংযোগ: স্থিতিশীল কারেন্ট ট্রান্সমিশনের জন্য সার্কিট ব্রেকার টার্মিনালগুলিতে নির্ভরযোগ্যভাবে তামা/অ্যালুমিনিয়াম কন্ডাক্টরগুলিকে ক্র্যাম্প করুন।

2. অ্যান্টি-লুজিং এবং অ্যান্টি-স্লিপ: ফ্রেমের কাঠামো, স্ক্রুর সাথে মিলিত, কার্যকরভাবে কন্ডাক্টরকে কম্পন বা তাপীয় প্রসারণ/সংকোচনের অধীনে শিথিল হতে বাধা দেয়।

4. শক্তিশালী সামঞ্জস্য: অসহায় নরম তারের এবং কঠিন কঠিন তারের সাথে সামঞ্জস্যপূর্ণ; কিছু মডেল একাধিক কন্ডাক্টরের সমান্তরাল সংযোগ সমর্থন করে।

সার্কিট ব্রেকার সংযোগ টার্মিনাল ব্লকের আবেদনের দৃশ্য

• আবাসিক/শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা: ক্ষুদ্র সার্কিট ব্রেকার, অবশিষ্ট বর্তমান সার্কিট ব্রেকার, এয়ার সুইচ।

• ডিস্ট্রিবিউশন বক্স/প্যানেল: টার্মিনাল ব্লক এবং বাসবারের জন্য সহায়ক সংযোগ।

বৈদ্যুতিক সরঞ্জাম: মোটর নিয়ন্ত্রণ, আলো নিয়ন্ত্রণ, এবং অন্যান্য কম-ভোল্টেজ ডিভাইস।

অতিরিক্ত নোট

• উপাদান এবং প্রক্রিয়া: মূলধারার পণ্যগুলি কোল্ড-রোল্ড স্টিল স্ট্যাম্পিং প্লাস ইলেক্ট্রোপ্লেটিং দিয়ে তৈরি। হাই-এন্ড মডেলগুলি পরিবাহিতা এবং জারা প্রতিরোধ ক্ষমতা উন্নত করতে পিতল বা স্টেইনলেস স্টীল ব্যবহার করে।
